| 技术参数 | ||
| 项目 | 单位 | 参数 |
| 加工范围 | ||
| X轴行程（左右） | mm | 1500 |
| Y轴行程（前后） | mm | 800 |
| Z轴行程（上下） | mm | 750 |
| 主轴鼻端到工作台面 | mm | 150-900 |
| 主轴中心到Z轴导轨面 | mm | 871 |
| 工作台规格 | ||
| 工作台尺寸 | mm | 1700*800 |
| T型槽 | mm | 5-18T*145 |
| 工作台最大承重 | kg | 1500 |
| 主轴规格 | ||
| 主轴内孔锥度 | - | BT50 |
| 主轴转速 | rpm | 皮带8000 |
| 主轴电机功率 | kW | 15/18.5 |
| 主轴电机扭力 | Nm | 236 |
| 进给系统 | ||
| G00进给速度 | m/min | 20/20/15 |
| G01快移速度 | m/min | 10 |
| 三轴丝杆规格 | mm | JIS C3:Φ50 |
| 三轴导轨规格 | mm | 滚柱:45/45/硬轨 |
| 三轴滑块数量 | spce. | 6/8/硬轨 |
| 三轴电机功率 | kW | M80:4.5/4.5/4.5 0iMF:3.0/3.0/3.0 |
| 刀库系统 | ||
| 刀库类型 | - | 机械手刀库 |
| 刀库容量 | spce. | 24 |
| 换刀时间 | s | 3-4 |
| 最大刀具长度 | mm | 350 |
| 最大刀具直径(满刀) | mm | 115 |
| 最大刀具直径(邻空刀) | mm | 228 |
| 最大刀具重量 | kg | 15 |
| 其它参数 | ||
| 定位精度 | mm | ±0.005/300 |
| 重复精度 | mm | ±0.003/300 |
| 电力需求 | kVA | 30 |
| 气压需求 | kgf/cm2 | 6 |
| 机床重量 | t | 12 |

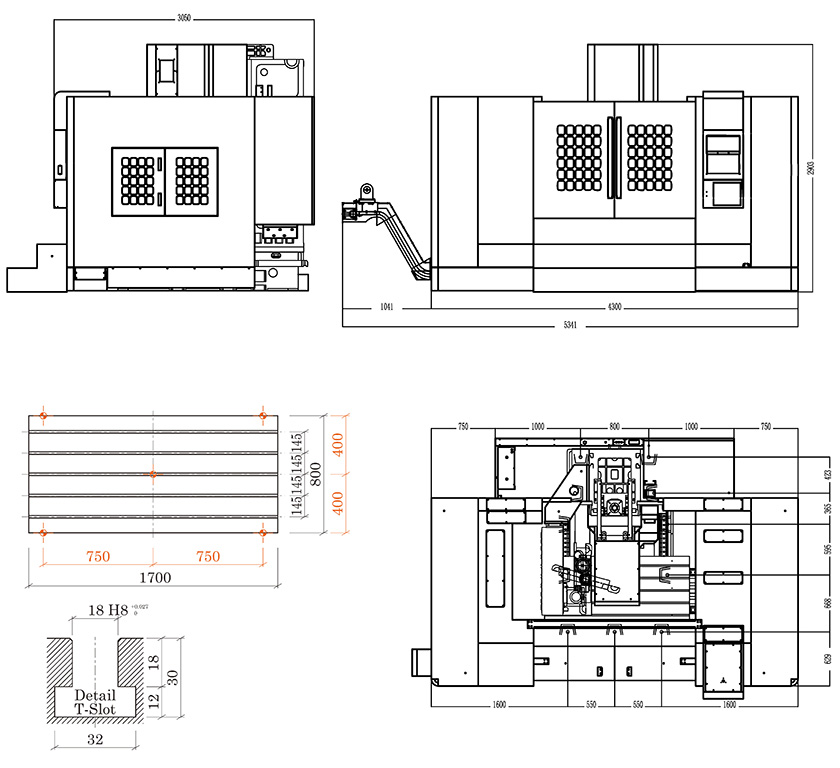

| 外观尺寸 | mm | 5341*3050*2903 |
