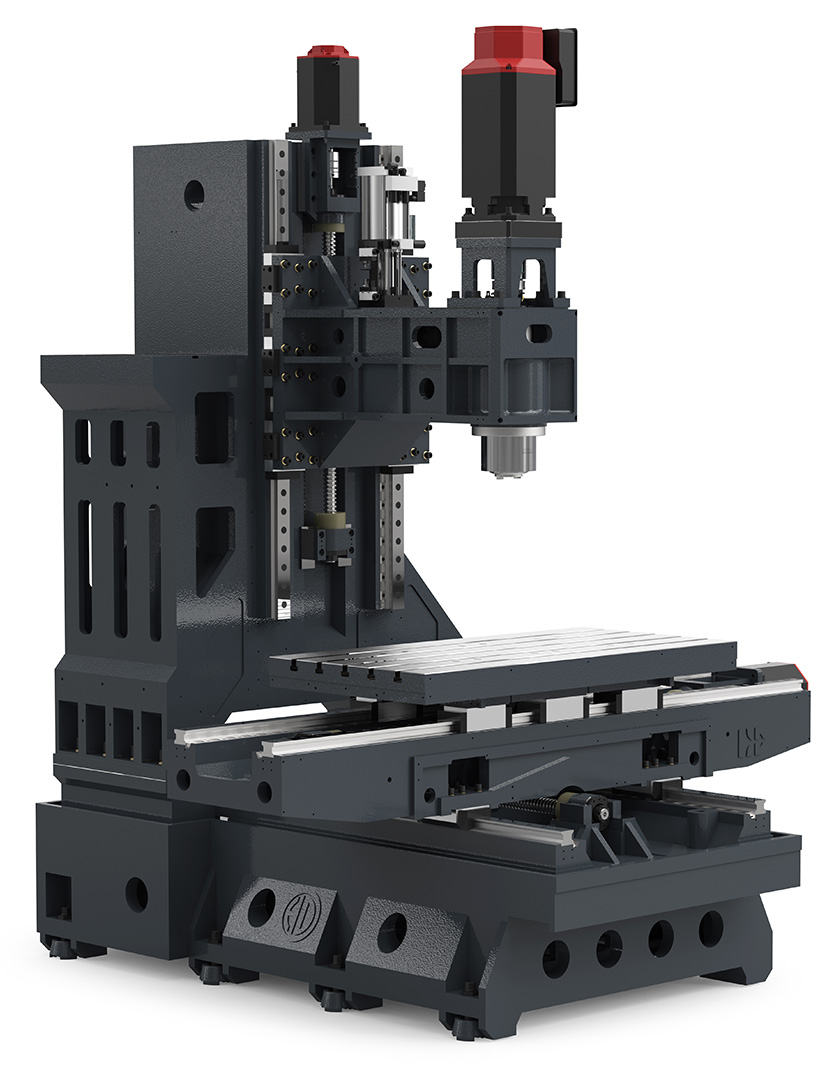

HD-VF116 高效能立式加工中心

HD-VF116 高效能立式加工中心

HD-VF116 高效能立式加工中心


技术参数
项目单位参数
加工范围
X轴行程(左右)mm1100
Y轴行程(前后)mm600
Z轴行程(上下)mm600
主轴鼻端到工作台面
mm120-720
主轴中心到Z轴导轨面mm650
工作台规格
工作台尺寸
mm1200*600
T型槽
mm5-18T*100
工作台最大承重
kg800
主轴规格
主轴内孔锥度-BT40
主轴转速
rpm

皮带1000

直连12000

主轴电机功率
kW11/15/18.5
主轴电机扭力Nm
118
进给系统
G00进给速度
m/min36/36/30
G01快移速度m/min10
三轴丝杆规格
mmJIS C3:Φ40
三轴导轨规格
mm滚柱:45/45/45
三轴滑块数量spce.6/4/6
三轴电机功率
kW

M80:3.0/3.0/3.0

0iMF:3.0/3.0/3.0

刀库系统
刀库类型
-机械手刀库
刀库容量spce.24
换刀时间s1.3-1.8
最大刀具长度mm300
最大刀具直径(满刀)mm78
最大刀具直径(邻空刀)mm120
最大刀具重量kg8
其它参数
定位精度mm±0.005/300
重复精度mm±0.003/300
电力需求
kVA20
气压需求kgf/cm26
机床重量t8
外观尺寸mm3120*2930*3034
