| 技术参数 | ||
| 项目 | 单位 | 参数 |
| 加工范围 | ||
| X轴行程（左右） | mm | 800 |
| Y轴行程（前后） | mm | 500 |
| Z轴行程（上下） | mm | 420 |
| 主轴鼻端到工作台面 | mm | 150-570 |
| 主轴中心到Z轴导轨面 | mm | 546 |
| 工作台规格 | ||
| 工作台尺寸 | mm | 1000*500 |
| T型槽 | mm | 3-18T*102 2-18T*82 |
| 工作台最大承重 | kg | 350 |
| 主轴规格 | ||
| 主轴内孔锥度 | - | BT30 |
| 主轴转速 | rpm | 标配20000 选配12000 选配24000 |
| 主轴电机功率 | kW | 标配3.7/5.5 选配5.5/7.5 选配2.2/3.7 |
| 主轴电机扭力 | Nm | 标配21 选配48 选配23.6 |
| 进给系统 | ||
| G00进给速度 | m/min | 48/48/48 |
| G01快移速度 | m/min | 12 |
| 三轴丝杆规格 | mm | JIS C3:Φ32 |
| 三轴导轨规格 | mm | 35/35/35 |
| 三轴滑块数量 | spce. | 4/4/4 |
| 三轴电机功率 | kW | M80:1.5/2.0/3.0 0iMF:2.5/2.5/2.7 |
| 刀库系统 | ||
| 刀库类型 | - | 夹臂式刀库 |
| 刀库容量 | spce. | 21 |
| 换刀时间 | s | 0.8 |
| 最大刀具长度 | mm | 200 |
| 最大刀具直径(满刀) | mm | 60 |
| 最大刀具直径(邻空刀) | mm | 80 |
| 最大刀具重量 | kg | 2 |
| 其它参数 | ||
| 定位精度 | mm | ±0.005/300 |
| 重复精度 | mm | ±0.003/300 |
| 电力需求 | kVA | 15 |
| 气压需求 | kgf/cm2 | 6 |
| 机床重量 | t | 4.7 |

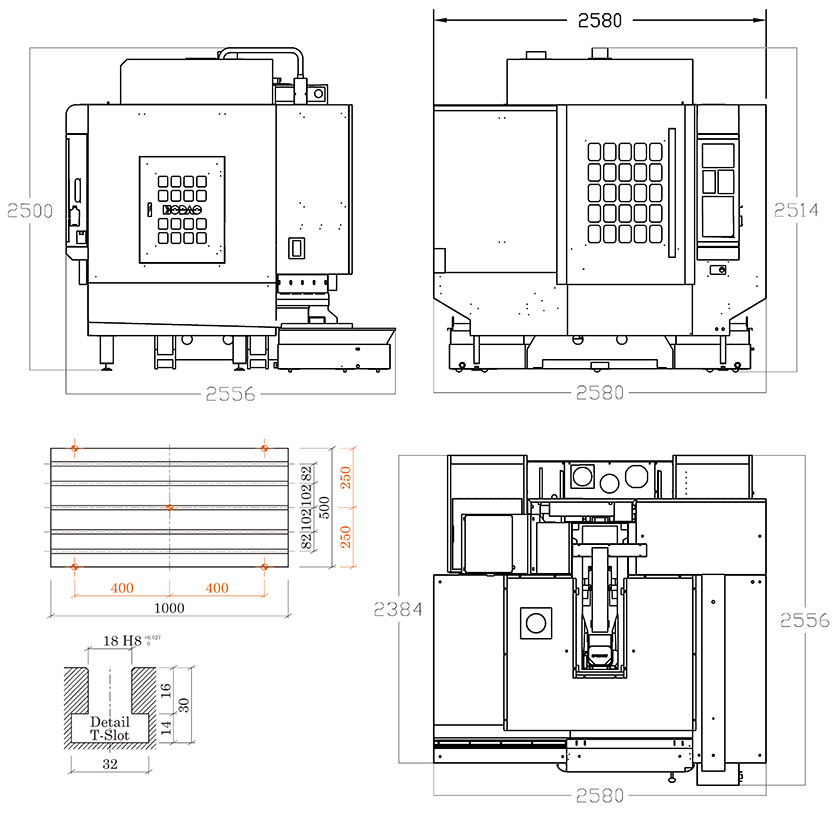

| 外观尺寸 | mm | 2580*2556*2500 |
